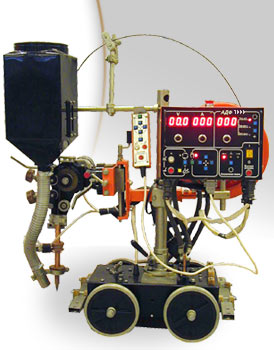

Автомат
сварочный АДФ-1000
|
Сварочный трактор АДФ-1000 предназначен для
сварки и наплавки электродной проволокой под слоем флюса. Работает в
комплекте с выпрямителями ВДУ-1250, ВДУ-1202, ВДУ-630 и др.,
выпускаемыми группой предприятий ИТС.
АДФ-1000 представляет собой самоходное устройство, в котором подача
сварочной проволоки, перемещение, и защита дуги происходит
автоматически по определенной программе.
По функциональным возможностям является аналогом сварочного трактора
типа А2 .
Трактор производит сварку соединений встык с разделкой и без
разделки кромок, угловых швов наклонным электродом, швов в «тавр», а
так же нахлесточных швов. Швы могут быть прямолинейными и
кольцевыми. В процессе работы трактор передвигается по изделию или
по уложенной на изделие направляющей линейке.
Технические характеристики |
 |
|
Наименование параметра |
Значение |
|
Напряжение питания
сварочного трактора, при частоте 50Гц, В |
42 |
|
Номинальный сварочный ток, при ПВ=100%,
А |
1000 |
|
Диаметр электродной проволоки, мм |
2,0 -5,0 |
|
Пределы регулирования скорости
подачи электродной проволоки, м\ч |
26 - 360 |
|
Пределы регулирования скорости
сварки, м\ч |
12 - 120 |
|
Пределы регулирования времени
заварки кратера, сек. |
0,5 - 7,0 |
|
Пределы регулирования времени
растяжки дуги, сек. |
0,1 - 2,0 |
|
Угол вертикального поворота
сварочной головки вдоль продольной оси трактора |
+ 45 ˚- 30˚ |
|
Поворот сварочной головки
перпендикулярно оси сварочного шва, мм, не менее |
- 45˚ - + 45˚ |
|
Вертикальная регулировка
сварочной головки, мм, не менее |
100 |
|
Угол
горизонтального
поворота сварочной головки
относительно
вертикальной оси трактора |
±
90˚ |
|
Межосевое расстояние колес, мм |
260 |
|
Колесная колея, мм |
320 |
|
Вместимость кассеты для проволоки,
кг, не менее |
20 |
|
Емкость бункера для флюса,
дм |
10 |
|
Мощность, потребляемая
сварочным трактором, ВА, не болем |
400 |
|
Габаритные размеры, мм (длина x
ширина) |
720
x 500х650 |
|
Масса (без флюса и
проволоки), кг |
80 |
|
Преимущества:
- Микропроцессорный блок управления.
- Плавная регулировка скорости подачи электродной проволоки
(сварочного тока).
- Плавная регулировка скорости перемещения тележки (скорости
сварки).
- Стабилизация скорости сварки и скорости подачи проволоки.
- Цифровая индикация величины сварочного тока и напряжения,
скорости сварки, времени заварки кратера и времени растяжки
дуги.
- Установка и запоминание времени заварки кратера и времени
растяжки дуги.
- Предварительная установка сварочного режима (сварочного
напряжения, скорости сварки, скорости подачи проволоки).
- Дистанционное включение и плавное регулирование сварочного
напряжения источника.
- Регулировки положения сварочной головки в различных
пространственных положениях.
- Сменные ведущие ролики и вкладыши в токопроводе.
- Возможность сцепления и расцепления колес с приводом с
помощью муфты.
- Наличие регулируемого копира для сварки тавровых и угловых
швов.
- Возможность сварки по направлениям "вперед" и "назад".
- Наличие пульта дистанционного управления.
- Наличие режимов "Аварийная остановка" и "Быстрая остановка
сварки"
- Наличие лазерного указателя для контроля движения по шву.
- По требованию заказчика, возможна дополнительная
укомплектовка трактора автоматическим устройством сбора флюса и
фонарем освещения рабочего места.
|
|
|
