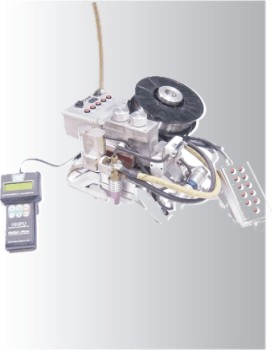

Главная страница Каталог продукции Прайс-лист О компании Контакты Сварочные выпрямители (инвертора) Неон В наличии на складе. Аттестация НАКС Прайс-лист	ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЧЕСКОЙ СВАРКИ ТРУБ В ЗАЩИТНЫХ ГАЗАХ "ПРОТЕРИУС" Оборудование предназначено для выполнения заполняющих и облицовочных слоев при автоматической орбитальной сварке неповоротных стыков трубопроводов в защитных газах порошковыми проволоками. Комплект включает в себя: две головки для сварки, направляющий пояс, пульт ДУ, программатор, блок питания, комплект сварочных кабелей, два сварочных источника ВД-506ДК (серия 04). Стандартный механизм подачи проволоки установлен на головке. ПВ% головки «ПРОТЕУС» определяется возможностями горелки         Технические характеристики Наименование параметра Значение Напряжение питания ,В ~110 или ~220 Номинальный сварочный ток, при ПВ=60%, А в углекислом газе 400 Номинальный сварочный ток, при ПВ=60%, А в смеси  типа  М21 300 Диаметр электродной проволоки, мм 0,9 - 1,4 Скорость подачи электродной проволоки, м\мин 5 - 15 Диаметр кассеты сварочной проволоки, мм 200 Максимальная ширина кассеты,  мм 71,5 Вес кассеты, кг 5 Угол поперечных колебаний горелки, град Угол продольного наклона горелки, град Угол поперечного наклона горелки, град ±14 ±20 ±10  Перемещение горелки перпендикулярно шву, мм 100 Габаритные размеры, мм ( длина x ширина x высота) 550x340x250 Вес кг,  не более 12,5 Преимущества: Диапазон диаметров свариваемых труб (определяется диаметрами поясов) – от 406 до 2540 мм. Ширина направляющего пояса – 120 мм. Расстояние от края пояса до стыка – 51мм. Рабочая скорость перемещения головки – от 0,2 м/мин до 1,52 м/мин.  Возможно применение отдельного выносного механизма подачи проволоки типа ПДГО-511 со стандартной кассетой диаметром 300 мм и весом 15 кг. Наличие режима «мягкий старт». Частота колебаний горелки регулируется в диапазоне 0-10 ед/см. Время задержки горелки на кромках регулируется от 0 до 500 мс. Программирование осуществляется со специального программатора. Имеется возможность перестановки горелки с правой стороны головки на левую, что существенно расширяет ее технологические возможности по сравнению с существующими аналогами.  Возможно механизированное перемещение горелки как в вертикальном, так и в горизонтальном направлениях. Количество программируемых каналов, обеспечивающих запись режимов сварки слоев шва – 12. Управление установкой «ПРОТЕУС» осуществляется с дистанционного пульта. Питание устройств головки (платы управления, программный блок, двигатель) – 24 В. Визуальный контроль оператора за сваркой каждой головки обязателен. Температура эксплуатации от -30°С до +60°С.
